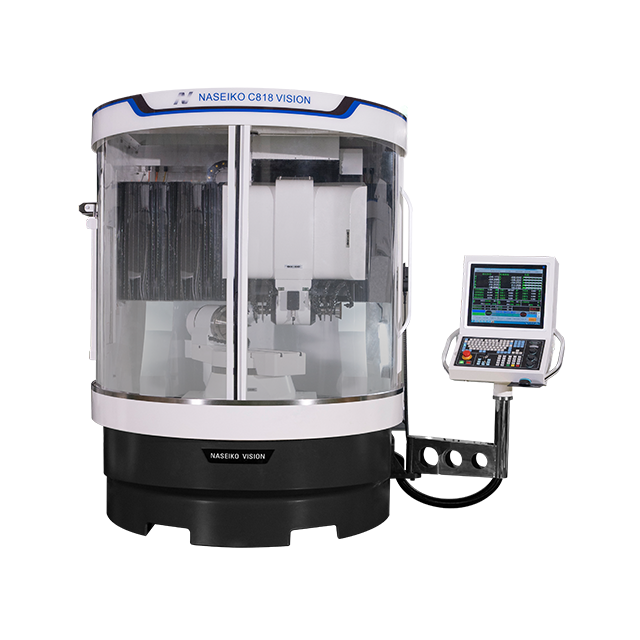

เครื่องเจียรเครื่องมือ CNC C818

จำนวน：
สถานะห้องว่าง:





สอบถาม เพิ่มลงในตะกร้าสอบถาม

▶ เตียงหล่อแร่ในตัว เซอร์โวมอเตอร์ของญี่ปุ่น และรางนำสกรู (ชนิดลูกกลิ้งสำหรับงานหนัก) และเพลาหมุน AB พร้อมมอเตอร์ขับเคลื่อนโดยตรง DD แรงบิดสูง

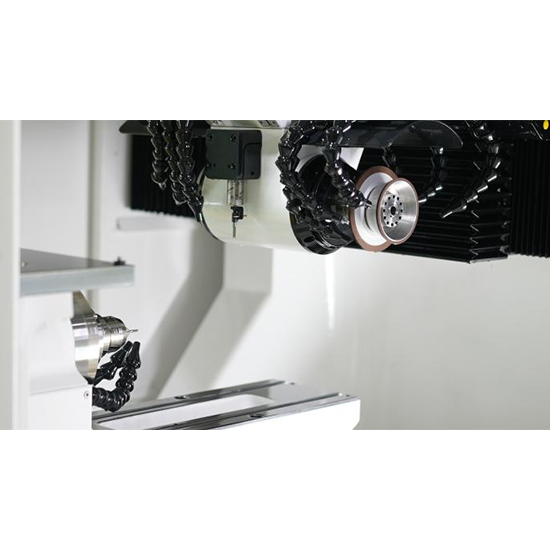

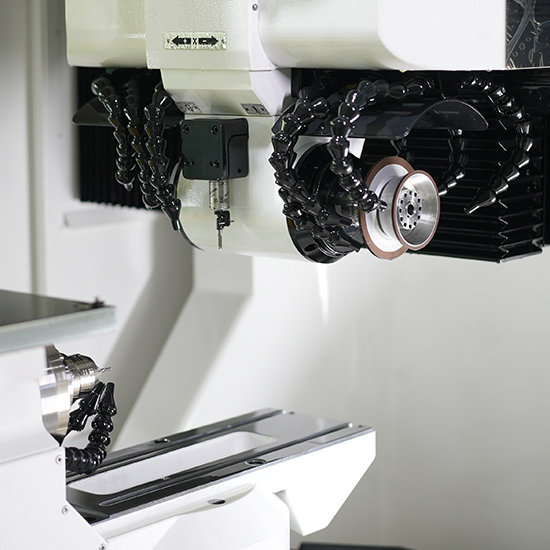

▶ มอเตอร์แกนหมุนแรงบิดคงที่แม่เหล็กถาวร โครงสร้างหัวเจียรคู่และแกน B หมุนได้ 360 องศาสำหรับการประมวลผลเครื่องมือตัดที่ไม่ได้มาตรฐาน

▶ เครื่องจักรออกแบบตามแนวคิดของการเจียร CNC 5 แกนของเยอรมัน

▶ ออกแบบโดยการบูรณาการประสบการณ์และคำแนะนำในทางปฏิบัติ

▶ ระบบ CNC - SYNTEC รุ่นใหม่ ไต้หวัน

▶ สถานีหล่อลื่นอัตโนมัติแบบรวมศูนย์ - Shengxiang

▶ ติดตาม - THK ญี่ปุ่น

▶ ระบบนิวแมติก (โซลินอยด์วาล์ว วาล์วลดแรงดัน ตัวกรองอากาศ ฯลฯ) - CHELIC ไต้หวัน

▶ หัวตรวจจับ - Renishaw สหราชอาณาจักร

▶ สปินเดิล - ไต้หวัน

▶ อุปกรณ์เสริมวงจร - Schneider, ฝรั่งเศส/Omron, ญี่ปุ่น

▶ ไม้บรรทัดตะแกรง - ไฮเดนแฮม ประเทศเยอรมนี

▶ จานแบ่ง - Shengchang ไต้หวัน

โครงการ	UNIT	C818(มินิ)	C818(พาวเวอร์)	C818(วิชั่น)
ไดรฟ์เซอร์โวมอเตอร์ของญี่ปุ่น (ค่าสัมบูรณ์) จังหวะ (แกน X/Y/Z)	มม	650/350/270	700/450/300	800/550/320
ความละเอียดของระบบ CNC (แกน X/Y/Z)	มม	0.0001	0.0001	0.0001
ความละเอียดขั้นต่ำสำหรับ การตั้งโปรแกรมการป้อนล้อมือ (X/Y/Z แกน)	มม	0.0001	0.0001	0.0001
สกรู THK (แกน X/Y/Z)	-	บีเอ็น-FN32-C3	บีเอ็น-FN32-C3	บีเอ็น-FN32-C3
ความแม่นยำในการเปลี่ยนตำแหน่ง (แกน X/Y/Z)	มม	0.003	0.003	0.003
รางนำ (แกน X/Y/Z)	มม	MR35-G1 / MR35-G1 / MR35-G1	SRG45-P / SRG35-P / SRG35-P	SRG45-P/SRG35-P/SRG35-P
แกนการหมุนของชิ้นงาน (แกน A/B)	-	แกนหมุน	แกนหมุน	แกนหมุน
DD เซอร์โวไดรฟ์ (แกน A/B)	-	ขับตรง	ขับตรง	ขับตรง
โรตารีเอ็นโค้ดเดอร์ (แกน A/B)	-	เรนิชอว์ สหราชอาณาจักร	เรนิชอว์ สหราชอาณาจักร	เรนิชอว์ สหราชอาณาจักร
ความแม่นยำในการจัดทำดัชนี (แกน A/B)	-	2 อาร์ควินาที (0.0005 องศา)	2 อาร์ควินาที (0.0005 องศา)	2 อาร์ควินาที (0.0005 องศา)
ความเร็วพิกัด (แกน A/B)	รอบต่อนาที	300/100	300/100	300/100
รอบการหมุนสูงสุด (แกน A/B)	รอบต่อนาที	400/150	400/150	400/150
ความละเอียดของระบบ CNC (แกน A/B)	ระดับ	0.0001	0.0001	0.0001

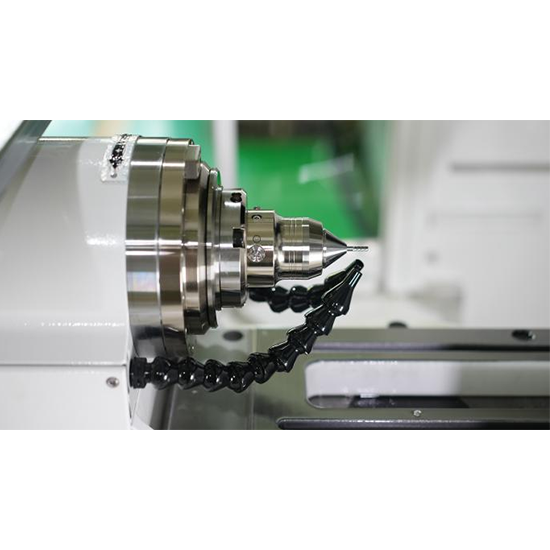

การหมุน 360 องศา การจัดทำดัชนีส่วนหัวของศีรษะ (แกน A/B)	-	สามารถติดตั้งได้กับ Shaw Berlin W25 ที่ยึดคอลเล็ตหรือด้ามมีด BT50	สามารถติดตั้งได้กับ Shaw Berlin W25 ที่ยึดคอลเล็ตหรือด้ามมีด BT50	สามารถติดตั้งได้กับ Shaw Berlin W25 ที่ยึดคอลเล็ตหรือด้ามมีด BT50
การเคลื่อนไหวอย่างรวดเร็ว (แกน X/Y/Z)	เมตร/นาที	7.5	7.5	7.5
เส้นผ่านศูนย์กลางต่ำสุดสำหรับการหนีบชิ้นงาน	มม	3	3	3
เส้นผ่านศูนย์กลางสูงสุดในการจับยึดชิ้นงาน	มม	20	32	32
ความยาวสูงสุดในการจับยึดชิ้นงาน	มม	200	300	300
เส้นผ่านศูนย์กลางขั้นต่ำสำหรับการเจียรชิ้นงาน	มม	1	1	1
เส้นผ่านศูนย์กลางสูงสุดสำหรับการเจียรชิ้นงาน	มม	12	32	40
ความยาวใบมีดสูงสุดสำหรับการเจียร	มม	≤120	≤180	≤180
น้ำหนักชิ้นงานสูงสุด	กิโลกรัม	5	5	5
ความละเอียดเชิงเส้น	มม	0.0001	0.0001	0.0001
ความแม่นยำของตำแหน่งซ้ำเชิงเส้น	มม	0.003	0.003	0.003
ความละเอียดในการหมุน	มม	0.0001	0.0001	0.0001
ความแม่นยำในการกำหนดตำแหน่งการหมุนซ้ำ	ระดับ	0.001	0.001	0.001
กำลังแกนหมุน	กิโลวัตต์	ตัวแปรแม่เหล็กถาวร 12-15 กิโลวัตต์ มอเตอร์ความถี่	ความถี่ตัวแปรแม่เหล็กถาวร 22 กิโลวัตต์ เครื่องยนต์	ความถี่ตัวแปรแม่เหล็กถาวร 30kw เครื่องยนต์
เส้นผ่านศูนย์กลางของล้อเจียร	มม	75-150	75-150	75-150
ความเร็วแกนล้อเจียร	รอบต่อนาที	4000-8000	4000-8000	4000-8000
ปรับได้แบบไม่มีขั้นบันได	-	อินเวอร์เตอร์	อินเวอร์เตอร์	อินเวอร์เตอร์
น้ำหนักเครื่อง	กิโลกรัม	4000	5000	6500
กำลังทั้งหมด	กิโลวัตต์	≤22.5กิโลวัตต์	≤30กิโลวัตต์	≤45กิโลวัตต์
สามารถเลือกมอเตอร์เชิงเส้นสำหรับการอัพเกรดได้ ถึงซีรีส์ C828
